ZWL直聯式無堵塞自吸式排污泵
ZWL系列直聯式無堵塞自吸式排污泵集自吸和無堵塞功能，既可象一般清水自吸泵一樣不需底閥，不'需引灌水，又可抽吸含有顆粒、長纖維的介質。自吸能♥(néng)力強，使用方便，安裝簡單易行，性能穩定。
流量範圍：5~800m3/h ∏ &nb★sp; 揚程範圍：12~80m
配套功率：2.2~55kW &βnbsp; 口徑範圍：Φ25~Φ300mm

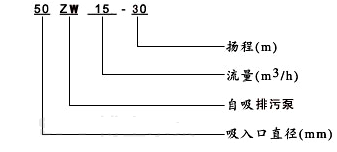

ZWL型直聯自吸式無堵塞排污泵型号意義
ZWL型直聯自吸式無堵塞排污泵結構簡圖
| 序号 |
部件名稱 |
序号 |
部件名稱 |
 |
| 1 |
進口接管 |
5 |
葉輪 |
| 2 |
進口單向閥 |
6 |
機械密封 |
| 3 |
出水接管 |
7 |
軸承座 |
| 4 |
泵體 |
8 |
泵軸 |
ZWL型直聯自吸式無堵塞排污泵使用範圍
ZW自吸式無堵塞排污泵與國內同類産品相比，具有結構簡單、自₩(zì)吸性能好、排污能力強、高效節能，使用(€yòng)維修方便等特點，在排污泵系列産品中屬國內首創。各項技術性能指标居國≤內領先，達到國際先進水平，具有廣闊的應用™(yòng)市場和發展前景。1環境溫度≤45℃，介質溫度≤60℃。2.介質PH值鑄鐵÷泵為6～9，不鏽鋼泵為1～14。3.通過顆粒大直徑為泵口徑的60%，纖維長度為口徑的≈5倍。4.介質中雜質總重量不超過介質總重量的15%，介質比重不超過1240千克/立方米。
ZWL型直聯自吸式無堵塞排污泵故障原因及解決方法
|
自吸無堵塞排污泵故障現象 |
自吸式無堵塞排污泵故障原因分析 |
自吸式無堵塞排污泵故障排除方法 |
|
自吸無堵塞排污泵不出水 |
泵體內未加儲液或儲液不足 |
加足 |
|
吸入管路漏氣 |
消除管路漏氣現象 |
|
電壓過低 |
調整電壓 |
|
吸程過高或吸入管路太長 |
降低吸程或縮短管路 |
|
機械密封洩漏過大 |
修理或更換 |
|
自吸式排污泵出水不足 |
因使用不當，葉輪流道或吸入管路被堵塞 |
消除堵塞物 |
|
葉輪磨損嚴重 |
更換葉輪 |
|
功率不足轉速太低 |
調整至額定轉速 |
|
自吸無堵塞排污泵噪音、振動過大 |
底腳不穩 |
加固 |
|
軸承磨損嚴重 |
更換軸承 |
|
泵與電機主軸不同軸 |
調整同軸度 |
|
自吸無堵塞排污泵軸承溫度過高 |
潤滑脂變質或幹燥 |
更換潤滑脂 |
|
軸承損壞 |
更換 |
|
自吸無堵塞排污泵洩漏 |
聯接螺栓松動 |
固緊 |
|
密封件磨損 |
更換 |
ZWL型直聯自吸式無堵塞排污泵性能參數表
| 型号 |
流量Q
(m3/h) |
揚程
(m) |
電機功率
(KW) |
轉速
(r/min) |
| 25ZW8-15 |
8 |
15 |
1.5 |
2900 |
| 32ZW10-20 |
10 |
20 |
2.2 |
2900 |
| 32ZW20-12 |
20 |
12 |
2.2 |
2900 |
| 40ZW20-12 |
20 |
12 |
2.2 |
2900 |
| 40ZW10-20 |
10 |
20 |
2.2 |
2900 |
| 40ZW15-30 |
15 |
30 |
3 |
2900 |
| 50ZW10-20 |
10 |
20 |
2.2 |
2900 |
| 50ZW20-12 |
20 |
12 |
2.2 |
2900 |
| 50ZW15-30 |
15 |
30 |
3 |
2900 |
| 65ZW30-18 |
30 |
18 |
4 |
1450 |
| 65ZW20-30 |
20 |
30 |
5.5 |
2900 |
| 65ZW15-30 |
15 |
30 |
3 |
2900 |
| 65ZW20-14 |
20 |
14 |
2.2 |
2900 |
| 65ZW25-40 |
25 |
40 |
7.5 |
2900 |
| 65ZW30-50 |
30 |
50 |
11 |
2900 |
| 80ZW40-16 |
40 |
16 |
4 |
1450 |
| 80ZW40-50 |
40 |
50 |
18.5 |
2900 |
| 80ZW65-25 |
65 |
25 |
7.5 |
2900 |
| 80ZW80-35 |
80 |
35 |
15 |
2900 |
| 80ZW50-60 |
50 |
60 |
22 |
2900 |
| 100ZW100-15 |
100 |
15 |
7.5 |
1450 |
| 100ZW80-20 |
80 |
20 |
7.5 |
1450 |
| 100ZW100-20 |
100 |
20 |
11 |
1450 |
| 100ZW100-30 |
100 |
30 |
22 |
2900 |
| 100ZW80-60 |
80 |
60 |
37 |
2900 |
| 100ZW80-80 |
80 |
80 |
45 |
2900 |
| 125ZW120-20 |
120 |
20 |
15 |
1450 |
| 125ZW200-15 |
200 |
15 |
15 |
1450 |
| 150ZW200-15 |
200 |
15 |
15 |
1450 |
| 150ZW250-25 |
250 |
25 |
45 |
2900 |
| 200ZW280-14 |
280 |
14 |
22 |
1450 |
| 200ZW300-18 |
300 |
18 |
37 |
1450 |
| 200ZW280-28 |
280 |
28 |
55 |
1450 |
| 250ZW420-20 |
420 |
20 |
55 |
1450 |
| 300ZW800-14 |
800 |
14 |
55 |
1450 | |
